一.空調箱的原理及結構

空調箱是將空氣過濾器、表冷器、加熱器、加濕器等空氣處理部件，整體裝在一個立/臥柜式箱體內而形成的機組。空調箱是不帶制冷機的，由集中的冷、熱源提供冷、熱水。根據機外余壓大小可分為兩種:一種是機外余壓較大的，可以接風管:另一種是機外余壓較小的，一般不接風管。

柜式空調機組具有占地面積小、安裝簡便、使用靈活等優點，多使用在面積不大或比較分散的大房間，也有將多臺柜式空調機組分散布置在面積較大的空調房間里使用的。但柜式空調機組的機外余壓一般不是很大，難以用在有較長距離的風管或有較多風管彎頭的空調系統。

新風空調機組是將一些處理功能段和風機等組合在一起而形成的整體機組。其主要特點是機組的高度小，安裝方便，適合于吊裝在吊頂內，可不占用機房面積，適用于建筑物層高低的場合。但由于機組高度的限制，機組處理空氣量有限，大可達15000m訓，且機組的表冷段換熱器的排數一般為4~8排，因此機組的空氣處理能力有限。

新風機組一般采用低噪聲雙吸離心風機。該類風機具有能耗低、噪聲小、靜壓高、經久耐用等優點。這種機組常作為新風機組使用，也可作為空調機組使用。

二.空調箱的使用分類以及各功能段的介紹

空調箱又稱組合式空氣處理機組，即由不同功能段組合起來，實現對空氣的溫度、濕度及潔凈度的處理?？照{箱從大的方面根據服務對象的不同可分為：舒適性空調和工藝性空調。

各種規格的空調機組都有以下功能，可供設計單位和用戶按需要進行組合選用，同時，可根據用戶需要進行非標空調機組設計和制造。

1、新回風混合段：新回風口位置按設計要求可分別在端部、頂部或左右各側面設置，如與本樣本不一致時，要提供具體開口位置。在新回風口上可裝配調節閥，執行機構有手動、電動和氣動三種型式，由用戶任選。

2、過濾段：

2.1.空氣過濾段

對空氣進行凈化處理的部件稱為空氣過濾器?？諝膺^濾器大都采用過濾的方法除去由室外新風、室內回風以及人或工件設備帶入室內的灰塵，使空氣的潔凈度達到規定的要求。

2.11.常用的空氣過濾器

2.12.粗效過濾器

主要用于過濾10~100μm的灰塵。按濾塵工作原理可分為兩種。

（1）.金屬網格浸油過濾器。金屬網格浸油過濾器是由十幾層波形金屬網格疊置而成的，金屬網格的波紋互相垂直，沿氣流方向網格孔徑逐漸減小。

金屬網格浸油過濾器的過濾效率比較低，但處理風量大，占據空間小，故多用于只有一般凈化要求的空調工程中。

（2）.干式纖維填充式過濾器。干式纖維過濾器的濾料有玻璃纖維、合成纖維、石棉纖維以及由這些纖維制成的濾紙或濾布等。塵埃在重力、慣性、靜電等的作用下被吸附在纖維上達到去塵的目的。

纖維過濾器的濾料來源廣泛，過濾效率也比較高，主要缺點是濾料不能同時使用。

2.13.中效過濾器

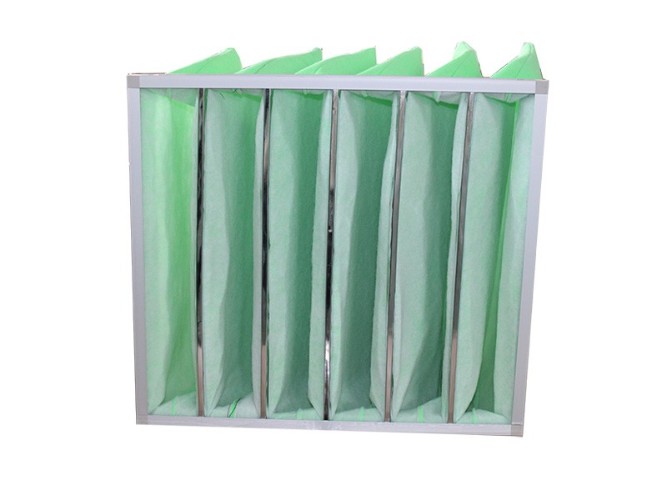

主要用于過濾1~10μm的灰塵。一般采用玻璃纖維過濾器、無紡布過濾器和中、細孔泡沫塑料過濾器。與纖維過濾器的濾塵機理相似，一般做成抽屜狀或塊狀。

2.14.高效過濾器（含亞高效過濾器）

主要用于過濾顆粒塵土。常采用超細石棉纖維或合成纖維濾紙。

2.15.靜電過濾器

靜電過濾器的特點是過濾效率高，空氣阻力小，耗電量低。但是，靜電過濾器極間需要通過直流電，且電壓較高、需要專門的變壓和整流設備，成本較高。因此，靜電過濾器主要用于回收貴重灰塵和有超凈要求的地方。
